Corten Steel'in kendini-koruyucu pas tabakası esas itibarıyla yoğun bir -FeOOH nanokristalin pas tabakasıdır. Oluşumu basit bir oksidasyon reaksiyonu değil, alaşım elementleri, çevresel ortam, zaman gelişimi ve substrat yüzey durumu gibi birçok faktörün sinerjistik etkisinin sonucudur. Çekirdek oluşum koşulları aşağıdaki dört noktada özetlenebilir:
1. Temel Alaşım Elementlerinin Sinerjistik Etkisi
Sıradan karbon çeliği bazında Corten Steel'e eklenen Cu, Cr, Ni, P ve Si gibi eser alaşım elementleri, kendi kendini-koruyucu pas tabakasının oluşması için temel ön koşuldur. Bu elemanların belirli içerik oranlarını karşılaması gerekir: Cu içeriği %0,25 ile %0,55 arasında olmalı ve yoğun bir pas tabakasının oluşumunu katalize etmek için çekirdek korozyona- dirençli eleman görevi görmelidir; Cr içeriği %0,30 ila %1,25 arasında değişir; bu, pasivasyon yeteneğini geliştirebilir ve pas tabakasındaki gözenekleri tıkayabilir; Ni içeriği %0,65'ten az veya buna eşittir, bu da pas tabakasının homojenliğini artırır; Pas tabakasının sinerjistik etkilerle -FeOOH kristal formuna dönüşmesine rehberlik etmek için toplam Cu + Cr + Ni içeriği %0,80'den büyük veya ona eşit olmalıdır. Alaşım elementlerinin içeriği standartlara uygun değilse, yalnızca gevşek bir -FeOOH pas tabakası oluşturulabilir ve bu durum kendi kendini korumayı başaramaz.
2. Çevresel Medyanın Uygun Temini
Kendini-koruyucu pas tabakasının oluşumu, çevresel ortamın sürekli ve orta derecede katılımını gerektirir; çekirdek, istikrarlı bir "oksijen + su" kaynağıdır ve eş zamanlı olarak katalitik koşullar olarak eser miktarda aşındırıcı ortama (CO₂, SO₄²⁻ gibi) ihtiyaç duyulur. Spesifik olarak, çevresel bağıl nem %45 ila %85 arasında tutulmalıdır: yetersiz nem, yeterli elektrolit oluşturamayacak ve pas tabakası gelişiminin durmasına yol açacaktır; aşırı nem (uzun-süreli su birikmesi gibi) yerel oksijen eksikliğine neden olacak ve koruyucu olmayan siyah bir-pas tabakası oluşturacaktır. Ayrıca, uygun miktardaki atmosferik kirleticiler (endüstriyel atmosferdeki SO₂ ve kırsal atmosferdeki eser toz gibi) pas tabakasının ilk oluşumunu hızlandırabilir, ancak aşırı kirleticiler pas tabakasının stabilitesine zarar verecektir.
3. Yeterli Süreli Evrim Döngüsü

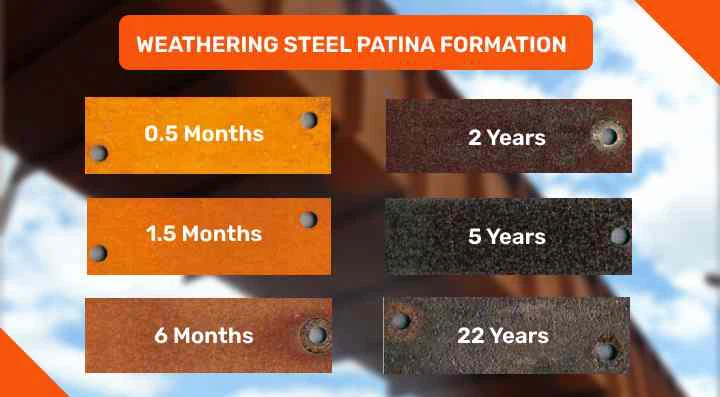

Kendini-koruyucu pas tabakasının oluşumu, bir gecede gerçekleştirilemeyecek dinamik bir evrimsel süreçtir. "İlk gevşek pas tabakası → geçiş pas tabakası → stabil koruyucu pas tabakası" aşamasını tamamlaması gerekir. Uygun çevre koşulları altında, başlangıç aşamasında (0-3 ay) gevşek bir -FeOOH oluşur; alaşım elementleri geçiş aşamasında (3-6 ay) birikir ve kristal form dönüşümüne neden olur; Kararlı aşamada (6-12 ay) yoğun bir -FeOOH nanokristalin pas tabakası oluşur. Yeterli gelişim süresine ulaşılmadığı takdirde pas tabakası kristal forma dönüşümünü tamamlayamayacak ve koruyucu performansı önemli ölçüde azalacaktır.
4. Temiz Yüzey Yüzey Durumu
Corten Steel alt tabaka yüzeyinin temizliği, pas tabakasının yapışmasını ve homojenliğini doğrudan etkiler. Yüzeyde yağ lekesi, oksit tabakası, kaynak cürufu veya mekanik hasar varsa, bu durum düzensiz yerel korozyon oranına yol açacak, benekli bir pas tabakası oluşturacak ve hatta kendi kendini-koruyucu pas tabakasının genel oluşumunu engelleyecektir. Bu nedenle, pratik uygulamalarda, yabancı maddeleri uzaklaştırmak ve orta düzeyde yüzey pürüzlülüğü sağlamak için alt tabaka yüzeyinin ön işleme tabi tutulması (taşlama ve yağdan arındırma gibi) gerekir; böylece pas tabakasının düzgün büyümesi için bir temel sağlanır.
